Maker Uno Starter Kit

1. Bevezetés

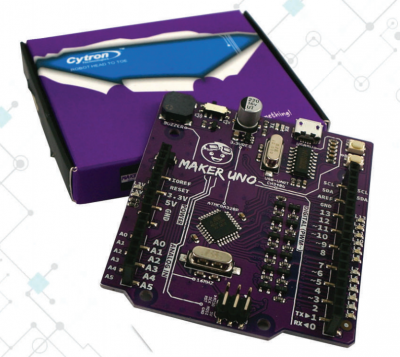

A Maker UNO, egy Arduino UNO kompatibilis kártya amelyet kifejezetten a következőkhöz terveztek és fejlesztettek ki:

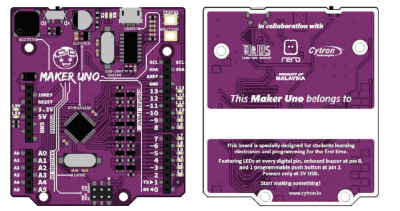

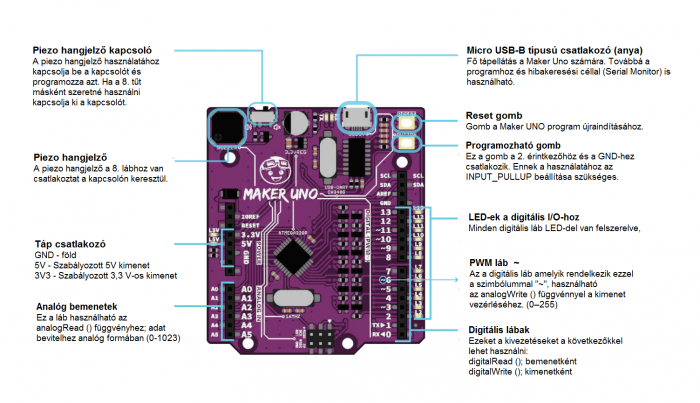

MAKER - UNO Jellemzők:

- SMD ATmega328P mikrovezérlő (ugyanaz a mikrovezérlő mint az Arduino UNO-n)
- Optiboot (UNO) rendszerindító.
- USB programozás a CH340 segítségével.
- Bemeneti feszültség: USB 5V, számítógépről, power bankról vagy szabványos USB adapterről.
- 500mA (maximum) 3,3V feszültségszabályozó.
- 0-5V kimenetek 3.3V kompatibilis bemenetek.
- 14 digitális I / O érintkező (6 PWM kimenet).
- 6 analóg bemenet
- ISP 6 tűs fejléc
- 32k flash memória
- 16MHz órajel
- R3 Shield kompatibilis
- LED tömb 5V, 3.3V, TX, RX és az összes digitális érintkezőhöz
- Beépített programozható nyomógomb (2. érintkező, INPUT_PULLUP néven kell konfigurálnia)
- Beépített piezo hangjelző (8. érintkező)

2. A csomagban található alkatrészek

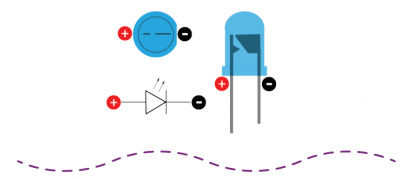

LED

A fénykibocsátó dióda (LED) egy elektronikus alkatrész, amely látható fényt bocsát ki amikor az áram áthalad rajta. A LED egy alapvető komponens, amelyet indikátorként használnak a robotika tanulásában. Van egy pozitív (+) és egy negatív (-) pólusa. A pozitív clábat be kell kötni a tápfeszültségbe forrás (pl .: 5 V), míg a negatív lábat a földre kell csatlakoztatni.

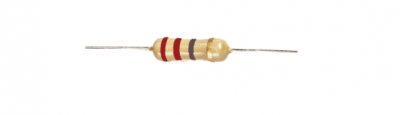

Ellenállás

Az ellenállás egy olyan elektronikai alkatrész, amely korlátozza az áramkörön átfolyó áram erősségét. Az ellenálláson átfolyó áram hatására az ellenállás két vége közt az áram nagyságával egyenesen arányos feszültség mérhető.

MICRO USB

Ez az USB 2.0 A típusú - micro USB 5 tűs kábel. Ez egy új, kisebb csatlakozó az USB-eszközökhöz. A mikro-USB csatlakozó magassága fele a mini USB csatlakozónak. A Micro USB megtalálható az újabb kézi eszközök, például mobiltelefonokon és hordozható médiaeszközökön.

Motor

3v egyenáramú motor

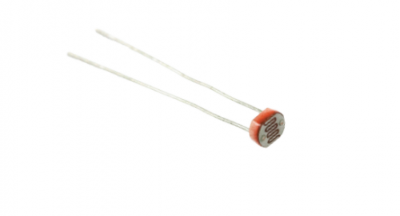

Fotoellenállás

A fotorezisztor vagy fénytől függő ellenállás (LDR) olyan ellenállás, amelynek ellenállása csökken a növekvő fényintenzitással.

Tranzisztor

2N2222 tranzisztor, A tranzisztoroknak három kivezetése van úgymint bázis (Base), kollektor (Collector) és emitter (Emitter).

Propeller

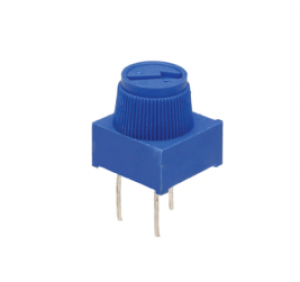

Potencióméter

A potenciométer három lábú változtatható ellenállás. A ellenállás változtatásához forgassa a gombot az óramutató járásával megegyező vagy ellenkező irányba.

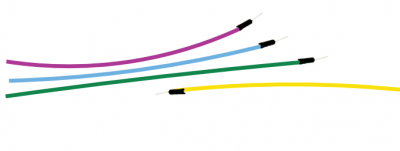

Összekötő vezeték

Ezt az áthidaló vezetéket használják az alkatrészek egymáshoz való csatlakoztatására a próbapanelen.

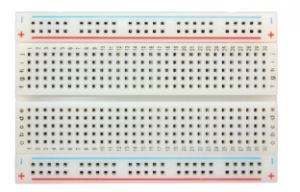

Próbapanel

A próbapanel segítségével lehet az elektronikai áramköröket megépíteni.

Folytatáshoz kattintson ide. http://wiki.vigvari.hu/doku.php?id=makerunobeginner#reszarduino_ide_letoeltese_es_telepitese
