Arm:bit

1. A grafikus online programozás módszerei

Ha most kezdünk ismerkedni a micro:bit eszközzel és annak programozásával, akkor először olvassuk el a wiki ide vonatkozó fejezeteit. A továbbiakban feltételezzük, hogy rendelkezünk a szükséges alapismeretekkel.

Ha nem okoz gondot az angol nyelvi környezet, akkor részletesen: https://www.yahboom.net/study/arm:bit

2. Általános ismeretek

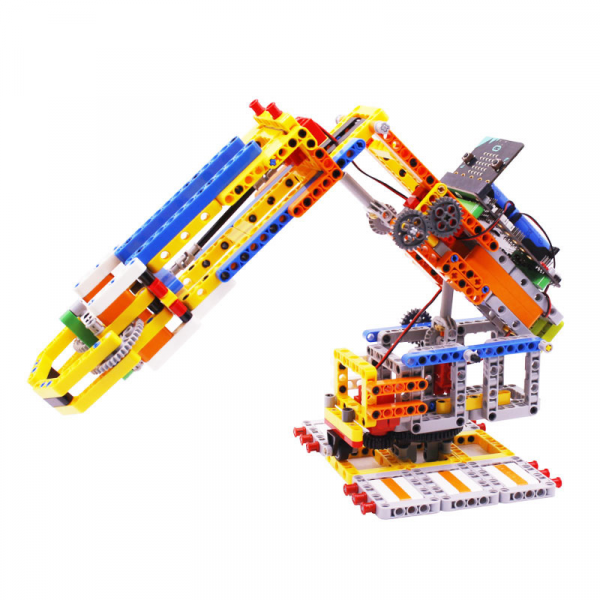

A robot modell összeszereléséhez nézzük meg a következő videót: https://www.youtube.com/watch?v=vv81XItxm_A&feature=emb_logo

(nincs szükség semmilyen szerszámra!)

A robotok hajtási alapja a super:bit vezérlő, amelyet nem akarok itt bemutatni, hiszen a wiki oldalon külön fejezetbe foglalkozunk vele.

3.Arm_Bluetooth_APP_Control

Ebben a leckében megtanuljuk a Bluetooth APP használatát a Arm:bit távvezérlésére .

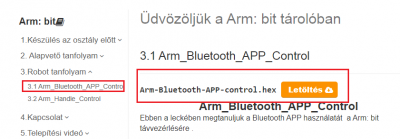

Először töltsük le a programot a micro:bitre!

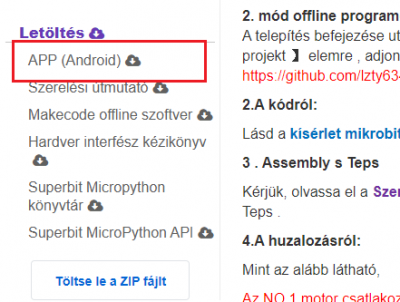

Majd a vezérlő készülékre, ami lehet telefon vagy tablet.

Így mind a két készülék rendben van!

A huzalozásról:

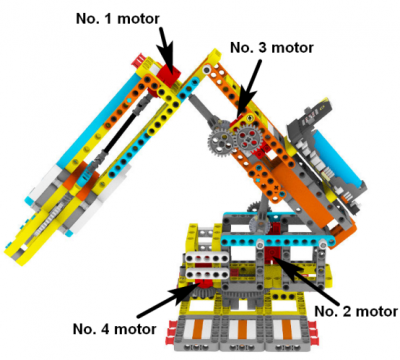

Mint az alább látható, Az NO.1 motor csatlakozik a szuper:bit M1 interfészéhez A No.2 motor csatlakozik a szuper:bit M2 interfészhez A NO.3 motor csatlakozik a szuper:bit M3 interfészéhez, Az NO.4 motor csatlakozik a super:bit M4 interfészéhez. A motor fekete vezetéke az akkumulátor oldalán van.

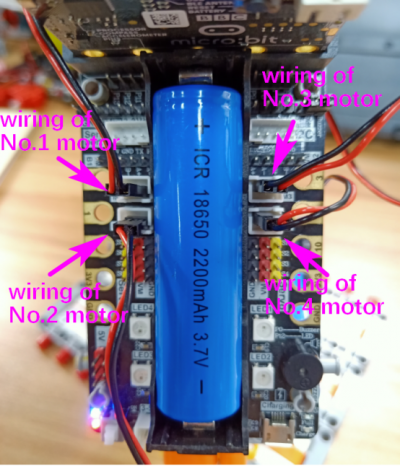

Amint az alább látható.

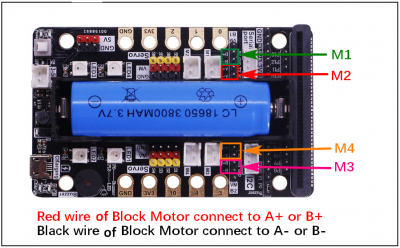

Egy másik bekötési módszer

Szuper: a bitkártyák sokféle motorral kompatibilisek lehetnek, ezért ezt az interfészt terveztük, mert kompatibilis a DC motorokkal. Az építőelemek motorjaira vonatkozóan: Ha úgy gondolja, hogy az építőelemek motorjának vezetéke könnyen meglazul (függ a csatlakozás típusától), akkor az alábbi módszereket használhatja.

Az alábbiak szerint:

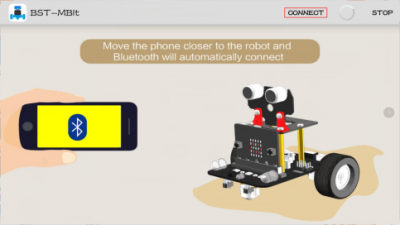

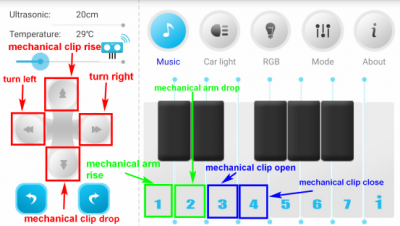

Ha a telefonon elindítjuk a letöltött és telepített Appot akkor a következőt látjuk:

Nincsenek sajnos végállás kapcsolók, ügyeljünk a használat során ne feszítsük túl a mechanikus karokat!

Természetesen irányíthatja egy másik micro:bitről (rádiós kapcsolat) vagy egy távirányítóval.
