Motorvezérlő kártya BBC Micro:Bit számára

Bevezetés

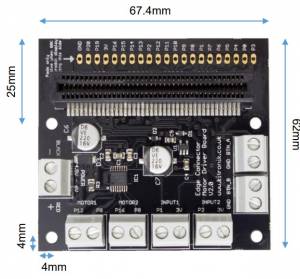

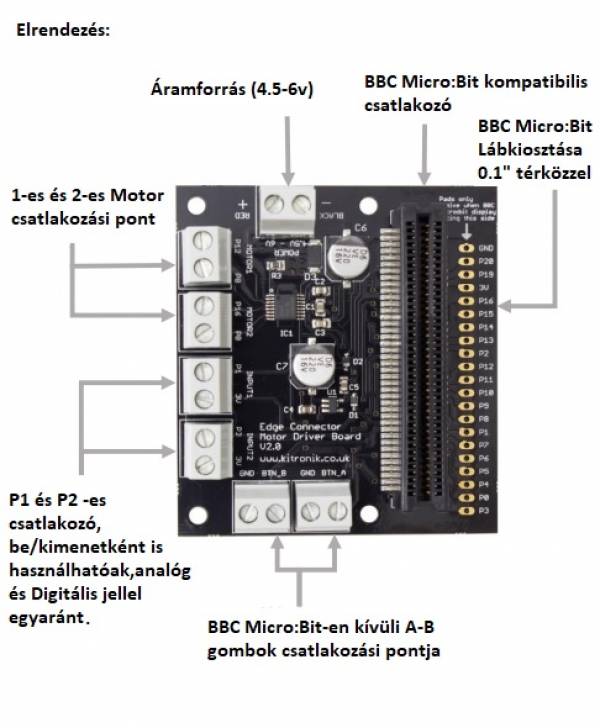

Ez a motorvezérlő kártya a BBC Micro:Bit számára két motor vezérlését teszi egyidejűleg előremenet, hátramenet és leállítási lehetőségekkel.

A van rajt egy integrált Élcsatlakozó nyílás a BBC Micro:Bit-hez, a könnyű csatlakoztatásért.Ez lehetővé teszi további kapcsolók / bemenetek csatlakoztatását a motorhoz, ezen kívül a vezetőtábla és ezek állapota a Micro:Bit segítségével olvasható.

2 további bemenet / kimenet van. Ezeket újabb tartomány csatlakoztatására lehet használni és digitális vagy analóg üzemmódban használható.

A táblán egy szabályozott 3V-os csatlakozó is helyet kapott.


Összeszerelés

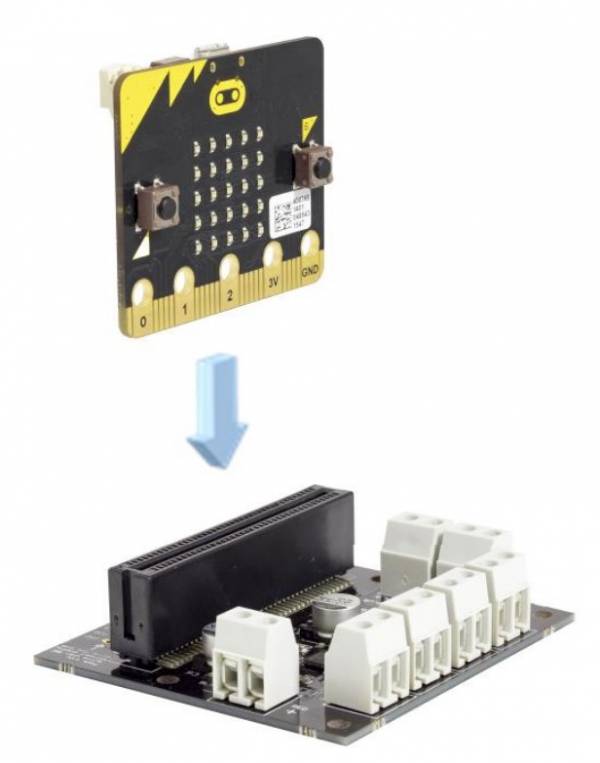

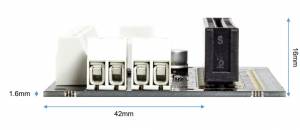

A Micro:bitet a Motorvezérlő kártyán található élcsatlakozóba kell helyezni, a lent látható módon.

A kártyát úgy tervezték, hogy a Micro:Bit bármelyik irányból behelyezhető legyen, így lehetőség nyílik a LED mátrix kihasználására is.



Üzemi feszültség(vcc) 4.5-6V
Motor csatlakozó kimenetei feszültsége Vm = Vcc -0.3V
Maximum áram erősség 1.5A
Maximum Digitális Bement 2 (A/B gomb)
Digitális vagy Analóg Be/Kimenet (P1&P2) 2 (P1 & P2)
Digitális vagy Analóg Be/Kimenet (P1&P2) 2 (P1 & P2)
