STEM Engineering

Termékleírás: „Tom White által a fischertechnik STEM program egyesíti a matematikai, az olvasási és az írási szabványokat az amerikai nemzeti tudományos oktatási szabványokkal, technológiával és információtechnológiával („ ISTE ”és„ ITEEA ”). A program könnyen elvégezhető egy iskolai félévben, és segíti a hallgatókat az alkalmazott automatizálási technológiák megértésében azáltal, hogy szisztematikusan bevezetik őket az elektronikai érzékelőkhöz és a vezérlőtechnikához. “ Tom White, a STEM szakértője és oktatóanyag-fejlesztő

Kiegészítő tananyag: Az innovatív fischertechnik tananyagok segítenek a műszaki koncepciók gyakorlati oktatásában, bemutatásában a középiskolások és a főiskolai hallgatók, illetve a tanulói számára. A CD-n található átfogó STEM oktatóprogram a diákok és a tanárok számára. Megjelenítési modelleket és feladatokat kínál az órák gyors előkészítéséhez, valamint megoldásokkal, kiírásokkal és másolósablonokkal kapcsolatos problémákat tartalmaz.

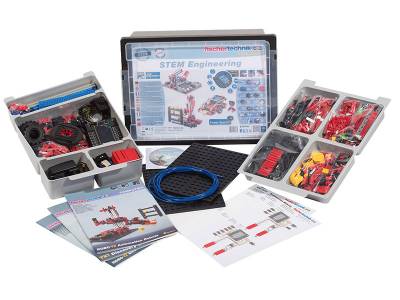

Termék összetétele: Az összesen 890 fischertechnik alkatrész egyértelműen fel van osztva két válogató betétre. Mindent egy erős tárolódobozban szállítanak, a 3 STEM Robotics Kits 22 modelljének könnyen érthető szerelési útmutatóval együtt.

Főbb tantárgyak: - Robotika / Kibernetika / Mechatronika / Automatizálásvezérlés - Mechatronikai - Automatizálás - Tervezés és dokumentáció - Struktúrák - Mechanikai rendszerek - Vezérlő rendszerek / érzékelő rendszerek - Motorok és egyéb hajtóművek - A robotika alapjai - Mobil robotok

Fő tanulási célok: - Komplett készlet a robotika, a kibernetika, a mechatronika és az automatizálás fókuszpontjaihoz - A „Robotika: Haladó”, a „Robotika és az Elektropneumatika”, valamint a „Robotika az iparban” összes javasolt modellt el lehet készíteni. - Megértsék és elmélyítsék az olyan témák ismereteit, mint a mechanika, statika, vezérlőrendszerek, érzékelőrendszerek, motorok és egyéb működtetők, valamint mobil robotok - A projekt- és csoportmunka mélyítése és gyakorlása

Alkatrészek:

- ROBOTICS TXT vezérlő - CD a ROBO Pro vezérlőszoftverrel - USB kamera (1 MP) - 2 db kódoló motor - 2 db XS motor - Mini motor - kompresszor - 2 db LED - 2 db mágnesszelep - Vákuumszívó - Optikai színérzékelő - 2 db fototranzisztor - NTC ellenállás - 6 db nyomógomb - Accu Set

Robotics TXT vezérlő:

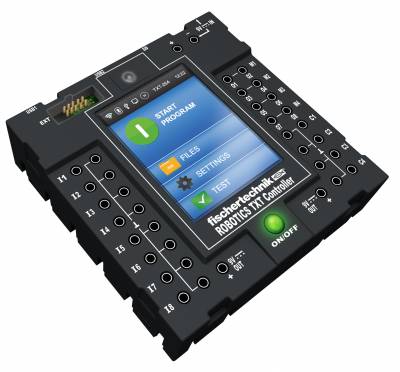

A kompakt ROBOTICS TXT vezérlő (90x90x25mm) egyszerűen vezérelhető a 2,4 hüvelykes színes érintőképernyő segítségével. A kombinált Bluetooth / WiFi vezeték nélküli modul kiváló, vezeték nélküli felületet kínál sok alkalmazás számára. A különféle portok tartalmaznak egy USB host csatlakozást, amelyhez USB-botok és eszközök, például a fischertechnik USB-kamera csatlakoztatható. Az integrált micro SD-kártyahely lehetővé teszi a memória kapacitásának bővítését. Több TXT vezérlő összekapcsolható.

- Kettős processzor ARM Cortex A8 (32 bites / 600mHz) + Cortex M3 - Memóriakapacitás: 256 MB DDR3 RAM, 128 MB Flash - Bõvített memória: Micro SD kártyahely - Kijelző: színes 2,4 hüvelykes érintőképernyő (320×240 pixel) - 8 univerzális bemenet: digitális / analóg 0-9 VDC, analóg 0-5 kΩ - 4 gyors számláló bemenet: digitális, frekvencia 1 kHz-ig - 4 motorkimenet 9 V / 250 mA (max: 800 mA): Fokozatmentesen szabályozható fordulatszám, rövidzárlatbiztos, alternatív módon 8 egyedi kimenet izzókhoz stb. - Kombinált Bluetooth / WiFi vezeték nélküli modul: BT 2.1 EDR + 4.0, WLAN 802.11 - Infravörös vevő dióda: a fischertechnik vezérlőkészülék adóinak számára - USB 2.0 kliens: Mini USB port a számítógéphez történő csatlakoztatáshoz - USB Host interfész: USB-A port a fischertechnik USB fényképezőgéphez, USB memóriakártyákhoz és még sok máshoz - Kamera interfész: USB Hoston keresztül, az operációs rendszerbe integrált Linux kamera illesztőprogram - Fejléc 10-pol: bemenetek és kimenetek, valamint I2C interfész hozzáadásához - Beépített hangszóró - Integrált valós idejű óra cserélhető tartalék akkumulátorral: a mért értékek rögzítésére egy meghatározott időtartamon belül - Linux alapú nyílt forráskódú operációs rendszer - Programozható a ROBO Pro, C-Compiler, PC-Library és még sok más használatával - Csatlakozás okostelefonokhoz / táblagéphez PC-n keresztül Bluetooth-on vagy WiFi-n keresztül, az eszközök kezelőpanelként használhatók, a program a ROBO Pro szoftver segítségével - Tápegység: 9 V DC port 3,45 mm vagy fischertechnik port 2,5 mm (az akkumulátor számára) (!) Biztonsági megjegyzés: A TXT Controller firmware verziója 4.2.4 vagy újabb (!)

Vegye figyelembe az alábbi megjegyzéseket, ha a TXT vezérlő úgynevezett WLAN kliens módban működik:

Mindig aktiválja a WPA2 WLAN titkosítást a TXT WLAN beállításokban, amikor a TXT vezérlőt WLAN kliens módban csatlakoztatja a WLAN hálózathoz Ne üzemeltessen ismeretlen vagy nem megbízható eszközöket ugyanabban a vezeték nélküli hálózatban a TXT vezérlővel Válassza ki a WLAN-kulcsokat megfelelő módon, például az aktuális útválasztók előre beállított WLAN-kulcsát Ne adja át a WLAN kulcsot harmadik feleknek Ez biztosítja, hogy a TXT vezérlő megbízhatóan védett legyen az illetéktelen hozzáférés ellen is ebben az üzemmódban.

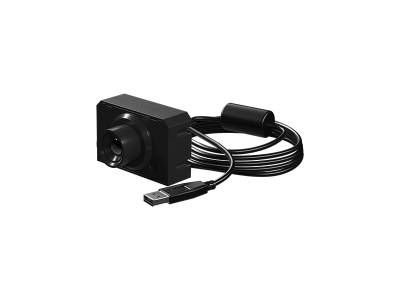

USB-Camera:

Méretei: 45x30x30,5 mm Felbontás: 1MPixel, RGB Fókusz: Manuálisan Jel: USB protokoll, 15 kép/mp QVGA TXT vezérlőn keresztül (QVGA: 320*240) Csatlakozások: USB kábel, 80 cm hosszú, USB-A-csatlakozó Csatlakozás az USB1 TXT vezérlőjéhez

A ROBOPro-ban elérhető képfeldolgozások: - Mozgásérzékelés - Színérzékelés - Sávérzékelés (színes) - Golyódetektálás

Kódoló Motor:

Méretei: 60x30x30 mm Névleges feszültségű motor: 9 V DC Maximális teljesítmény: 1,2 W. Sebesség max. Teljesítmény: 105 U / perc (fordulat / perc). Nyomaték max. Teljesítmény: 109 mNm Áramfelvétel max. Teljesítmény: 386 mA Sebességváltó csökkentése: 21,3: 1

Első pillantásra a kódolómotorok úgy néznek ki, mint normál villanymotorok, azonban sokkal többet tehetnek: A motor tápegységének csatlakoztatása mellett egy 3 tűs csatlakozókábel csatlakozóját is tartalmazzák, amelyet az úgynevezett kódolóval lehet használni a motor forgó mozgásának felmérésére. A fischertechnik kódolómotorok jeladói három impulzust generálnak a motor tengelyének fordulatszámonként. Mivel ezeknek a kódolómotoroknak a sebességváltója is 25: 1 („25 egyre”) áttételi arányú, a tengely egy fordulatszáma a sebességváltótól egyenértékű a kódoló 75 impulzusával.

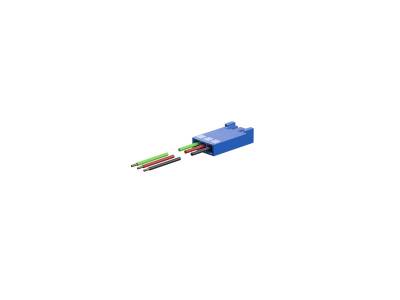

3 vezetékes kódoló kábel Zöld: Föld (-) Piros: 9V (+) Fekete: kódolójel

Jel: NPN nyitott kollektor kimenet, max. 2mA terhelhető. Csatlakoztatáskor egy vezérlő digitális bemenetéhez (nem fischertechnik vezérlőhöz) Húzza fel az ellenállást 4,7-10kOhm az enkóder jele és a processzor tápellátása között (3,3-5 V) A kódoló felbontása: 3 impulzus (6 impulzus, ha 0-1 és 1-0 él számít) per fordulat a Motor. 63,3 / 126,6 impulzus a sebességváltó kimeneti tengelyének fordulatszámonként

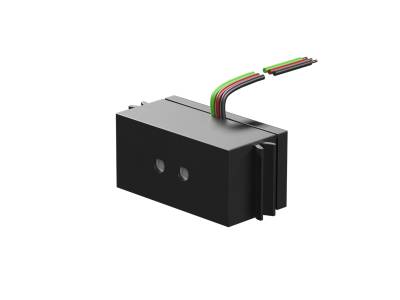

Optikai színérzékelő:

Méretei: 30x15x15

A színes érzékelőket általában az automatizálási technológiában használják. A fischertechnik optikai színérzékelő vörös fényt közvetít, amelyet a különböző színű felületek különböző mértékben tükröznek. A visszavert fény mennyiségét (a fototranzisztor által) megmérjük, és a ROBO Pro kimenete analóg értékként adjuk meg.

Jel: analóg érték 0-2VDC. Kimenet mV-ben. Nincs RGB érzékelő. A fényt egy LED világítja meg, és a színek különböző mértékben visszatükrözik. A visszavert fényt megmérjük. Hasonló színek hasonló értékeket eredményezhetnek. A mért érték a környezeti megvilágítástól és a tárgy távolságától függ. Csatlakozások: piros = 9 VDC, zöld = föld, fekete = jel Csatlakozás a TXT vezérlőhöz az I1-I8 bemeneten, bemeneti típus: analóg feszültség Értéktartomány 0-2000mV

Továbbá tartalmaz a készlet:

Fotótranzisztorokat:

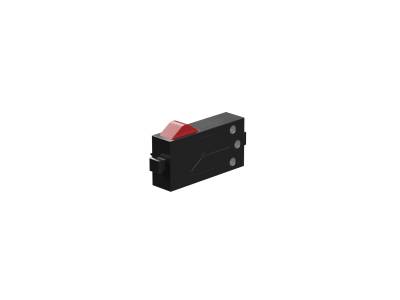

Nyomógombokat:

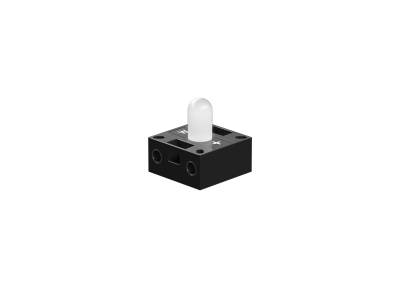

Ledeket:

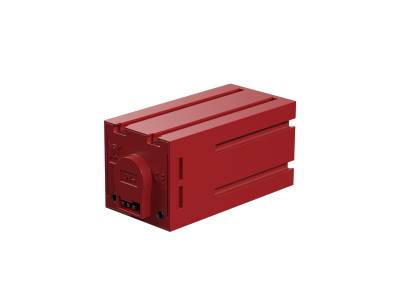

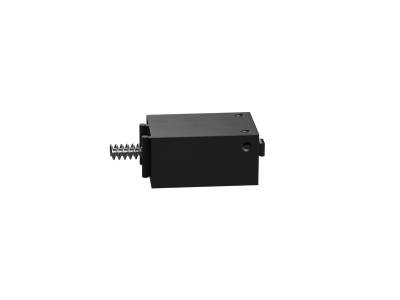

XS Motorokat:
